工程建設中典型問題案例解析（三）配網工程類典型質量問題解析

責任編輯：穆森 人氣： 發表時間：2024-11-12 11:26:27

• 電力是現代社會不可缺少的能源之一，對國民經濟和人們的生活有很大影響，電力工程的施工質量直接關系到電網運行安全。輸變配工程因其施工的復雜性和重要性，在施工質量上需要得到嚴格的管理和控制。

  近幾年，國網公司全面推進輸變配網工程建設，施工范圍點多面廣，通過專項質量監督檢查，發現部分大修、技改、配網建設工程施工中還存在一些工程建設質量問題，這些問題的存在，影響了輸變配電工程施工質量的提升，并威脅電網安全可靠運行。本次分三部分梳理輸電、變電、配電工程建設中遇到的一些典型問題，對影響電力工程施工質量的因素進行了研究分析并提供建議和解決措施。




  配網工程類典型質量問題解析：

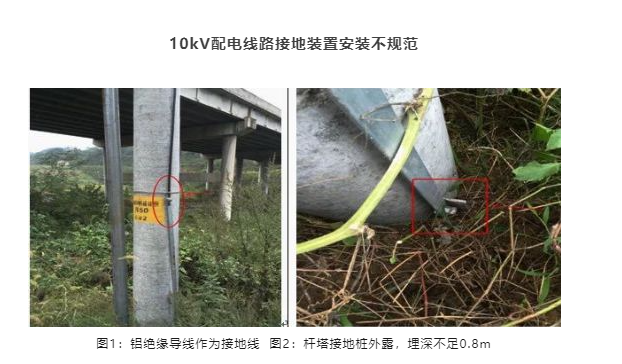

  10kV配電線路接地裝置安裝不規范



  原因分析：線路避雷器電阻值不合格的主要原因是安裝工藝不規范，不符合國家電網《電氣裝置安裝工程接地裝置施工及驗收規范》（GB50169-2006）“3.2.5不得采用鋁導體作為接地體或接地線；3.3.7接地體頂面埋設深度應符合設計規定，不應小于 0.8m；3.7.1接地電阻低于10Q”等規定。
  防范措施：

  1、嚴格按照規程要求全面開展線路隱患排查工作，對線路存在的質量隱患，及時提出整改措施，列入到檢修計劃及時消缺；

  2、組織施工單位人員認真學習《配電網施工檢修工藝規范》技術要求，要加強管理，提高施工質量，確保線路設備“零缺陷”移交。

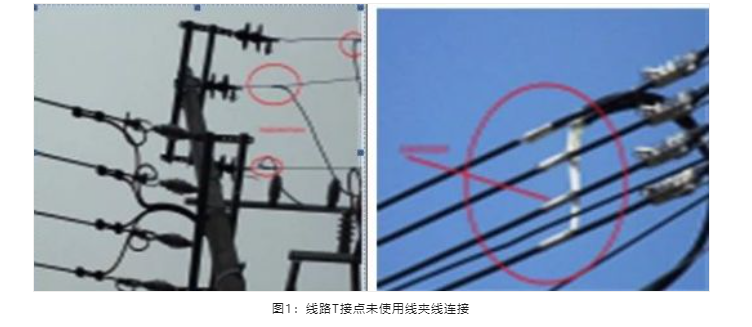

  新建配網線路T接部位施工安裝未采用線夾連接：


  原因分析：配網高、低壓線路導線連接未按施工工藝要求采用液壓型或其他連接可靠線夾，不符合《配電網技改大修技術規范》“6.1.8低壓架空線路應采用節能型線夾，導線非承力連接續宜采用液壓型或其他連接可靠線夾，設備連接宜采用液壓型接線端子”的規定。
  防范措施：

  1、加強對線路工程質量過程管控，要求施工隊伍要嚴格按照質量管控的安裝工藝要求施工，加強注重對施工人員的專業技術培訓，提升施工作業人員技術水平；

  2、對所轄線路進行一次全面隱患排查，施工工藝不滿足要求的，要求施工單位全面返工處理。

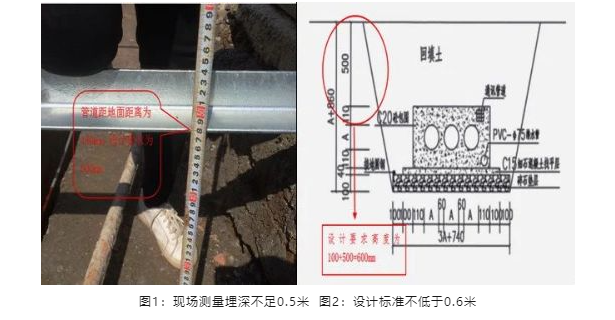

  10kV新建工程電纜線路埋深不足，未按設計施工



  原因分析：10kV線路新建電纜埋深不足，管道距地面距離為480mm，設計要求為600mm，尺寸嚴重不足，不符合電力建設土建通圖圖號通-GD-01-04-01（電力管道預埋及電纜溝施工通圖分冊）技術規范要求，業主及監理單位未及時發現存在的問題，建設過程管理缺乏有效監督。
  防范措施：

  1、要求施工單位加強工程過程管控，嚴防類似事件再次發生；

  2、監理單位需加強對隱蔽工程的過程監督管控，嚴把工程質量關口。

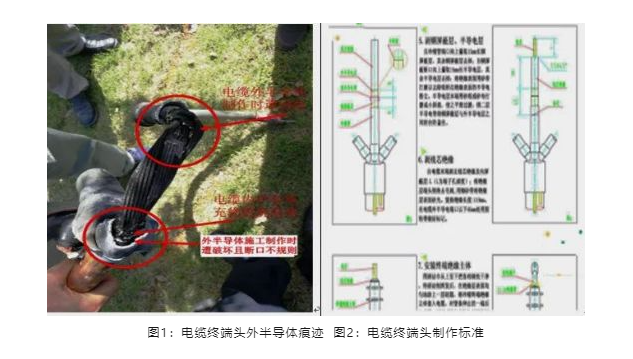

  10kV電纜終端頭制作工藝不合格

  原因分析：施工單位在進行10kV全冷縮三芯交聯電纜終端頭制作時，未按照“自銅屏蔽斷口向上量取15mm 長半導電層其余半導電層去掉”的工藝規范要求施工，而是至電纜銅屏蔽斷口處全部去掉，導致電場分布非常不均勻，應力過度集中在外半導體層斷口處，致使絕緣層與護套之間產生局部放電致使電纜燒損。。
  防范措施：

  1、要求施工單位加強內部管理，開展專項學習培訓，提高施工隊人員的責任心和業務技術水平；

  2、嚴格工程驗收管控，必須按工程驗收規程及相關技術要求進行驗收；

  3、項目部和施工隊?wèi)?yīng)加強質量工藝標準的培訓學習，杜絕此類問題的發生。

  提升電力工程建設質量必須結合工程的實際情況，采取科學合理的管理措施，對施工安全、施工質量進行有效控制，確保各個施工環節能控、可控、在控，才能確保電網安全可靠運行。
