高壓試驗百科風電場交接試驗案例看數據

責任編輯：葉穆生 人氣： 發表時間：2020-03-13 21:48:07

•     高壓試驗百科風電場交接試驗案例看數據，2017年12月木森電氣在湖北黃梅新增風電場交接試驗案例，黃梅風電場交接試驗項目之一，35kV電纜交流耐壓試驗電氣交接試驗案例，交接試驗標準：GB50150-2016電氣設備交接試驗規程。
      年底，湖北正逢雨雪天，木森電氣電氣試驗第3項目組攜帶試驗設備驅車到達湖北黃梅招云寨38MW風電交接試驗項目現場。
      本文高壓試驗百科風電場交接試驗案例看數據，全部采集湖北黃梅招云寨38MW風電交接試驗項目，項目建設地點為黃岡市黃梅縣。

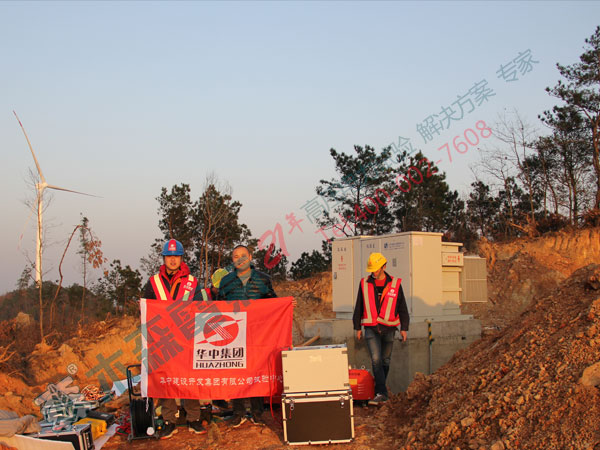

  圖1、風電場交接試驗案例現場
      風電場交接試驗案例項目建設規模為3.8萬千瓦，安裝19臺單機容量2000千瓦的風力發電機組，以及相關配套設施，年設計上網電量8008.8萬千瓦時。
      本次豐華能源湖北黃梅招云寨38MW風電項目交付性試驗-35kV電纜耐壓試驗，共分二部分：300mm2600米35kV電纜耐壓試驗和300mm23500米35kV電纜耐壓試驗。
      風電場交接試驗案例是建筑電氣工程安裝結束后全面檢測測試的重工工序，以判定工程是否符合規定要求，是否可以通電投入運行。只有交接試驗合格，建筑電氣工程才能受電試運行。交接試驗的結果，要出具書面試驗報告。 中文名
      交接試驗指上一道工序做完后進行的中間性試驗驗收，驗收合格后交由下一道工序。
  本次電氣交接試驗案例，包括的試驗項目有：
      a、絕緣電阻試驗；
      b、交流耐壓試驗；
      c、直流耐壓試驗；
      d、導體直流電阻測量 ；
      e、泄漏電流測量；
      f、絕緣油實驗；
      g、檢查線路兩端相位。

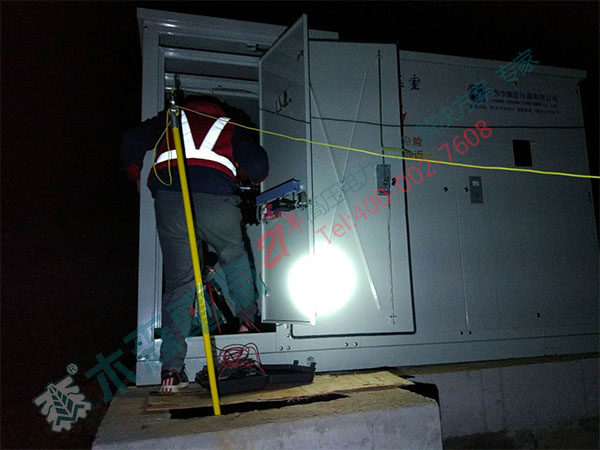

  圖2、風電場交接試驗案例電纜耐壓試驗中
      1.常規電氣交接試驗該標準適用于500kV及以下電壓等級新安裝的、按照國家相關出廠試驗標準試驗合格的電氣設備交接試驗。本標準不適用于安裝在煤礦井下或其他有爆炸危險場所的電氣設備。
      2、繼電保護、自動、遠動、通信、測量、整流裝置以及電氣設備的機械部分等的交接試驗，應分別按有關標準或規范的規定進行。
      3、該標準的高壓試驗方法，應按國家現行標準《高電壓試驗技術 第一部分 一般試驗要求》GB/T 169 27.1、《高電壓試驗技術 第二部分 測量系統》GB/T 16927.2、《現場絕緣試驗實施導則》DL/T 474.1～5及相關設備標準的規定進行。
      4、對電纜的主絕緣做耐壓試驗或測量絕緣電阻時，應分別在每一相上進行。對一相進行試驗或測量時，其他兩相導體、金屬屏蔽或金屬套和鎧裝一起接地。
      5、、對金屬屏蔽或金屬套一端接地，另一端裝有護層保護器的單芯電纜主絕緣做耐壓試驗時，必須將護層保護器短接，使這一端的電纜金屬屏蔽或金屬套臨時接地。

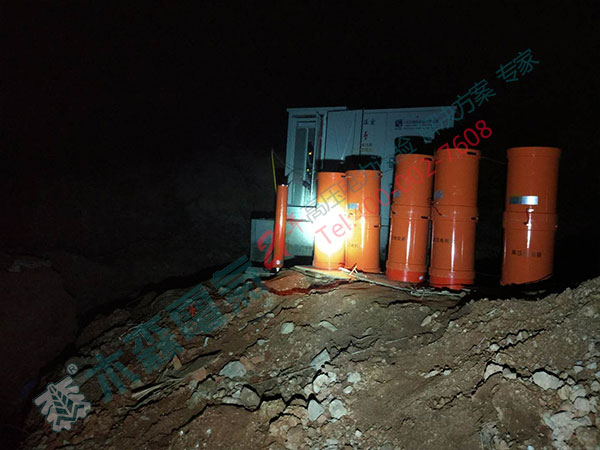

  圖3、風電場交接試驗案例順利完成
      6、對額定電壓為0.6/lkV的電纜線路應用2500V絕緣電阻表測量導體對地絕緣電阻代替耐壓試驗，試驗時間lmin。
      武漢市木森電氣有限公司電氣試驗中心，24年專注電氣試驗，公司要求通過電氣交接試驗案例的經驗總結與探討，使木森電氣公司每次的電氣交接試驗案例成為交接試驗百科。關注木森電氣承接電氣試驗服務，微信公眾帳號：木森電氣，獲取更多電氣試驗案例。
