關于三相過電壓保護器試驗及調試技術

責任編輯： 人氣： 發表時間：2019-04-16 16:59:27

•        關于三相過電壓保護器試驗及調試技術，木森電氣是三相過電壓保護器研發、生產廠家，是電測行業優先采用新工頻技術進行三相過電壓保護器試驗，三相過電壓保護器試驗技術與試驗結果結果獲得行業認可。
         隨著真空斷路器的廣泛應用，其強開斷能力引發的各類操作過電壓，對電力設備的保護提出了新的課題，組合式過電壓保護器正是為了解決這一難題而出現的新產品。
         過電壓保護器可用于保護電動機、開關、變壓器、電容器及電纜等電器設備，保護功能完善，增加了相-相間保護， 解決了相間操作過電壓幅值過高對電氣設備的損壞，是傳統的避雷器所不具備的。

         三相組合式過電壓保護器（又稱避雷器或 TBP）廣泛用于 35kV 及以下電力系統中，要用于保護發電機、變壓、開關、母線、電動機、并聯補償電容器組等電器設備的絕緣免受過電壓的損害，對于相間和相地的過電壓都能起到有效的保護作用。
         用一臺TBP三相組合式過電壓保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。三相過電壓保護器在投入使用前必需三相過電壓保護器調試和三相過電壓保護器交接試驗。并在投入運營之后的每年都應進行三相過電壓保護器預防性試驗。
         MSTBP 系列過電壓保護器測試儀是測量帶間隙 組合式過壓保護器工頻放電電壓的專用設備。
         MSTBP-30 型，滿足 10kV 過壓保護器要求；
         MSTBP-100 型，滿足 35kV 過壓保護器要求。

         完全滿足 JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》要求。

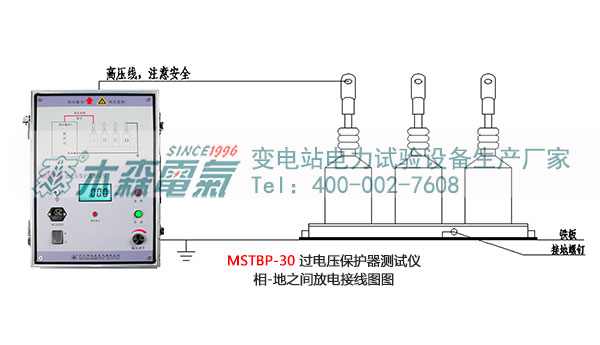

         1．三相組合式有串聯間隙金屬氧化物避雷器的工頻放電試驗
         在過電壓保護器的相相、相地之間的工頻放電。測試時，從零均勻開壓，觀察電流表的變化，當電流突變時，表明保護器動作放電，此時電壓為工頻放電電壓值，放電后，應在0.2s內切斷工頻電源。每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。
         2．復和型過電壓保護器的工頻放電試驗
         有采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護；放電間隙使氧化鋅非線性電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波。
         當工頻放電電壓達到這種過電壓保護器的擊穿放電值時，間隙立即擊穿放電，在試驗回路中產生微弱的窄幅尖峰脈沖電流，并對測量回路以及周?chē)臻g造成較強烈的電磁干擾，這時，間隙放電檢測儀發出報警信號（或用數字安培表因受到干擾而產生劇烈的閃爍），表明間隙成功擊穿放電，該電壓值為該相的工頻放電電壓值。
         三相過電壓保護器試驗及調試技術，木森電氣是三相過電壓保護器研發、生產廠家，是電測行業優先采用新工頻技術進行三相過電壓保護器試驗，更多三相過電壓保護器試驗可關注三相過電壓保護器試驗案例。
